全文阅读预期需要5分钟，按照说明认真的调整模板、填充参数，您就可以立刻得到从大点表制作的分盘点表，了结您约1-2天的工作量。

全局说明

在项目中，任何排序请严格按照 DI-AI-DO-AO-UI-CO，可以试着省略掉最后两个"机动点位"，但请绝不要调换位置，我再重复一遍请绝不要打乱顺序，不然你会得到一张看似没问题实则行不通的点表！

绝不允许相同的设备名称，相同的设备编号，相同的DDC箱体名称，相同的模块名称！请按照参考模板编号。

对变频器的识别是"%VSD%"，也就是说在"缩写"行中，任何连续的三个字母，且为"VSD"顺序排列，都会被视为"变频器"，从而优先放入CPU模块中。

一个设备的点会尽量放在一个模块

对于不同的模块数量，有不同的盘柜规格
<2 2 3 4 >4 >6
4050 5060 5070 6080 10080 10012

模板描述——大点表

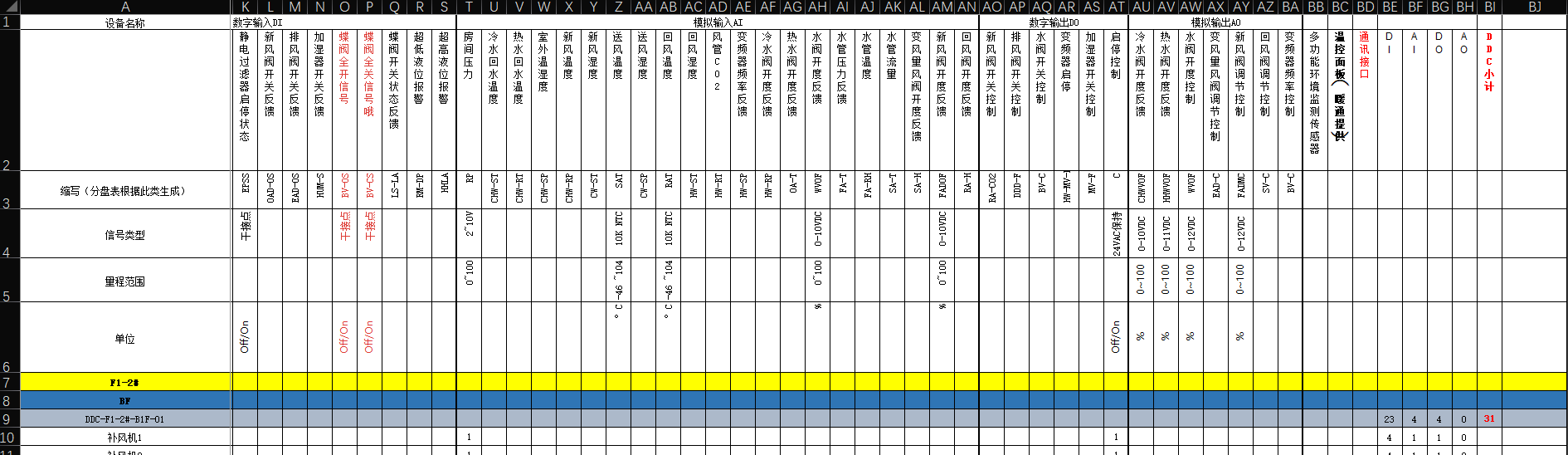

下图为总览——你可以在"下载模板"中找到这个案例，结合案例能提高您对下方文字的理解

下面是详细的说明，以便您能正确的理解模板意义

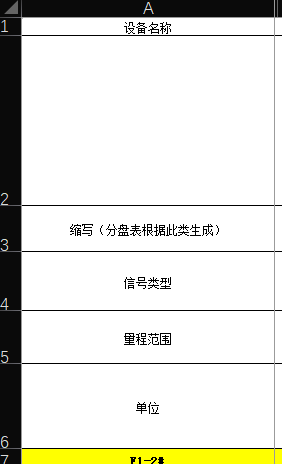

对于第1行：从设备名称开始，到每个具体的点位描述，最后必须以DI-AO结尾。

第A列，第2到第6行的矩形区域：从NULL开始，到单位结尾，任何时候都不应该变动

第B列到结尾列（DI-AO点位合计），第2到第∞行：这里描述了一些点位的具体情况，这是你主要可以变更的区域。你可以根据实际的项目情况进行增加、删除、更改等操作，但结尾请不要变更。

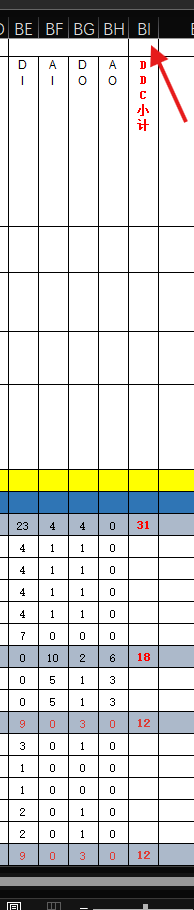

结尾列：结尾列需要你去做分模块/按点位的汇总，对于每个DDC箱体，也需要做箱体汇总（=SUM），结尾列的结构任何时候都不应该变动，结尾列之后也不应该有别的列出现

模板描述——模块表

模块表中描述了参与配置的模块的情况，请不要变更格式/表头，Value列代表了模块报价，总报价由此得出，寻优算法目标优先总报价最少，其次是总模块数量最小。如果你想要注册CPU模块/描述CPU模块与从属模块的父子关系，请参考后文的[参数配置]；如果你需要声明"AB两个IO接口是从属关系，我希望他们出现在一个DDC箱体中"，请参考[模板描述——成对点位映射表]；

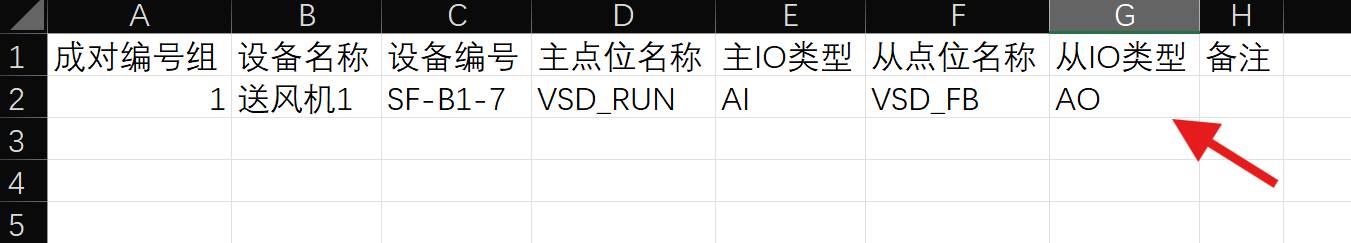

模板描述——成对点位映射表

该表描述了点位的成对情况，会优先尝试把这两点分配到同一模块，同样的，请不要更改表头。备注是给人看的，可以不填写。

参数配置

参数调整其实很简单，只要点开配置表单，结合演示模板（默认的配置能配合演示模板按照预期工作），你就能很快掌握偏移量和其它规则的书写，正则表达式的^是需要在英文模式下按住shift+6输入。

如何使用模板？

作为优秀的工程师，您肯定有自己习惯的模板，但很遗憾，程序是如此的不灵活，所以请您按照以下说明，使其符合程序预期。我更推荐您从项目之初就填写我推荐的空白模板。

其实这并不困难——在A列你可以按照自己的想法和项目需求添加箱体和设备，也可以像模板那样用点汇总"F1-2#"单元来保证可读性。这一类的汇总不会产生任何影响，您添加的实例只需要在B列中标注其设备编号即可（不要使用重复的设备编号与名称），对于DDC箱体，请在设备编号中标注其为"DDC"。

DDC的名称中不应该包含以下字符"[ ] : \ /"

之后只需要在描述矩阵中（从C列-结尾列）描述其需要的点位即可，数量也要正确填写，默认为1。

需要注意的是"数量"（C列）并不会被程序读取，你需要在后面的矩阵中正确的计算出每行点位量，例如补风机1有10台，数量=10，每一台有一个启停控制（AI），那需要在后文中对应的的地方填写10，而不是1

在模板中，你可以看到一些接口列（通讯接口….等）但他们其实不参与运算，这是给工程师看的。

任何没有被表头（如："数组输入DO"）盖住的的列都是不参与运算的，就比如这些接口。

对于结尾列，请您使用=SUM公式汇总求和每个DDC箱体的需求点数，如果您不知道这是什么，请百度，预期学会需要40s。

在按照上文描述正确填写了模块表之后，就可以投喂到系统中了，成对点位映射表不是必须的。
